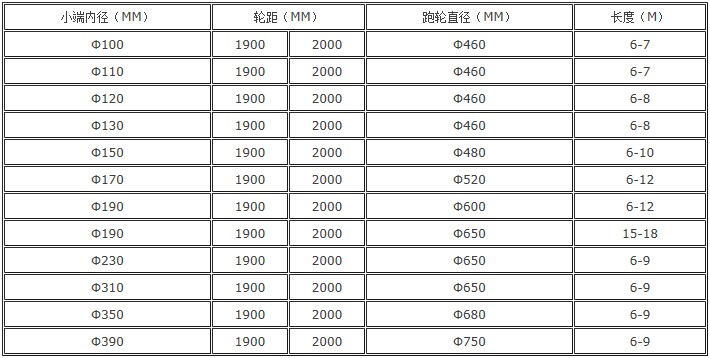

等徑電桿模具是水泥電桿模具的一種，由于模具的頂端和底端直徑一樣大，故稱之為等徑電桿模具，等徑電桿一般用在變電站里面（非預(yù)應(yīng)力生產(chǎn)），用作變電站里面的線路支柱，如需要較長(zhǎng)的等徑桿作為支柱，可以進(jìn)行焊接或者法蘭對(duì)接。

在電桿離心過(guò)程中，慢速階段是混凝土均勻布料階段。轉(zhuǎn)速80-120r/min正好是電桿模具做圓周運(yùn)動(dòng)離心力等于混凝土拌合物自重的速度，混凝土拌合物在慢速過(guò)程中均勻的分布在模具內(nèi)壁，是離心過(guò)程中電桿成型的重要階段。一般水灰比較小的混凝土拌合物慢速應(yīng)選擇較高，時(shí)間也相應(yīng)較長(zhǎng)，而水灰比較大的混凝土拌合物慢速應(yīng)選擇較低，時(shí)間也相應(yīng)較短。

中速階段是進(jìn)一步均勻布料并形成排水孔隙階段。在這個(gè)階段混凝土電桿已基本成型，形成的排水孔隙對(duì)混凝土電桿排水而產(chǎn)生較高的離心強(qiáng)度有著重要的影響作用。保證中速時(shí)間并均勻加速，有利于形成較均勻的排水孔隙，有利于在離心高速時(shí)排出水份，增加密實(shí)度，從而保證離心混凝土強(qiáng)度。

根據(jù)水灰比和混凝土強(qiáng)度成反比的定理，我們可以適當(dāng)降低混凝土的水灰比，采用較長(zhǎng)的慢、中速時(shí)間，減少混凝土多余用水量，提高混凝土的密實(shí)度，從而提高混凝土強(qiáng)度。如果選用較大的水灰比，雖然離心有排水作用，但其粗大的排水孔隙已實(shí)際增加了混凝土的孔隙率，對(duì)強(qiáng)度不利。

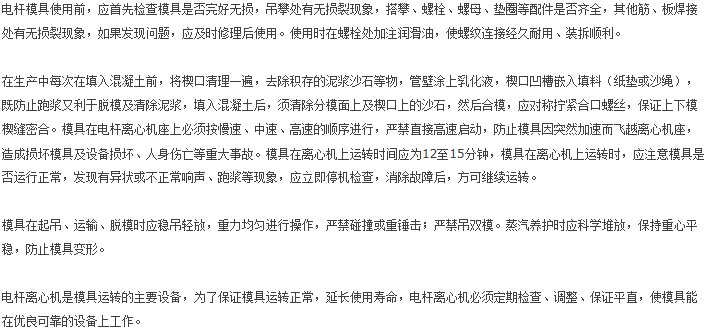

高速階段是混凝土密實(shí)和排水階段。保證鋼模的高速時(shí)間和速度就是保證混凝土電桿的密實(shí)度。在高速過(guò)程中，影響離心速度的主要原因是電桿模具跳動(dòng)，所以模具的完好工作狀態(tài)，是混凝土電桿強(qiáng)度的重要保證。
